Die Kabelverbindung mit dem Humphrey Field Analyzer 2 (Modell 7xx)

Es wird ein Spezialkabel benötigt! Du kannst das Spezialkabel oder einen Spezialadapter bei der PeriData Software GmbH bestellen. Das Standardkabel funktioniert nicht !!

Kabel-Spezifikation

Falls du das Kabel selbst herstellen willst, dann verwende die folgende Beschreibung.

Pin-Belegung:

Geräte-Seite PC-Seite
Stecker männlich 9-polig Stecker weiblich 9-polig
Pin 3 (Data Send) Pin 2 (Data Receive)
Pin 5 (Signal Ground) Pin 5 (Signal Ground)
andere Pins nicht verbinden !!

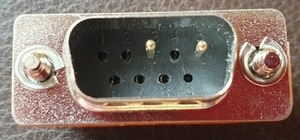

So sieht der Stecker auf der Geräte-Seite aus

Verbindung am Perimeter

Am HFA Modell 7xx (ältere Serie) muß das Kabel immer in die LINKEN weibliche Buchse (Port 1) gesteckt werden.

Am HFA Modell 7xx i (i-Serie) gibt es nur eine Buchse.

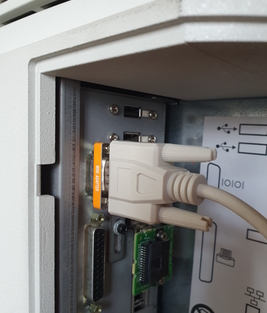

Wenn du den Spezialadapter mit einem Standardkabel verwendest, wird der Adapter (Miniadapter, sehr dünn, im Bild gelb) auf der HFA-Seite befestigt und dann das Standardkabel aufgesteckt.

Verbindung am PC

Das Kabel wird auf den RS-232-Stecker (9-polig männlich) am PC aufgesteckt. Diese Anschlüsse heißen COM-Port oder serielle Schnittstelle. Die Nummer des COM-Ports muss man ermitteln und für die Konfiguration notieren. Aus technischen Gründen muss die COM-Nr zwischen 1 und 4 liegen.

Falls kein COM-Port vorhanden ist, verwendet man einen Seriell-auf-USB-Adapter. Debei muss nur die COM-Nr einmalig mit dem Gerätemanager konfiguriert werden, die anderen settings werden vom PeriData-Programm eingestellt. Wähle eine freie Nr zwischen 1 und 4.

Beachte

Bei Kabellängen über 5m und Kabel-Verlängerungen können die Signale so schwach sein, dass gestörte oder keine Daten ankommen.
