TERMINAL-SERVER-ARCHITEKTUR

Bei einer Terminal-Server-Architektur (TSA) wird PeriData nur auf dem Server installiert. Die Terminals können die PeriData App gleichzeitig starten. Dabei verwenden sie individuelle Options-Einstellungen, die an den Windows-User geknüpft sind und in der Registry unter dem jeweiligen User = Terminal gespeichert sind.

PeriData-Datenbanken (*.PHF) können von mehreren Usern gleichzeitig im Lesemodus geöffnet werden. Schreibzugriff ist aber nur für einen User gleichzeitig möglich. Deshalb sollte die Option "Viewing Modus" an allen Terminals eingeschaltet sein sollte, die keine neuen Daten empfangen. Der Arbeitsplatz im Perimeter-Raum benötigt eine besondere Lösung. Sie hängt davon ab, ob das Perimeter die Daten über ein Kabel (RS-232) oder als File exportiert.

Diese Beschreibung kann auch für CITRIX-Server verwendet werden.

Installation und Konfiguration auf dem TERMINAL-SERVER

Installiere PeriData. Beantworte im Konfigurations-Assistenten die Frage "Terminal-Server" mit JA. Die Einstellungen sind jetzt bereits richtig.

Wenn PeriData schon installiert war, dann überprüfe die Konfiguration in den Optionen (Menü Extras):

• Tab Allgemein: Viewing-Modus = EIN
• Tab Perimeter: Jeder USER hat eigene Perimeter-Einstellungen = EIN. Beim Ein-Schalten wird ein File "PeriWin_Opt_Are_User_Specific.txt" in das Verzeichnis "C:\PeriDataExchange" geschrieben, damit die Einstellung nicht mehr versehentlich ausgeschaltet wird. Die Perimeter-Einstellungen werden nun separat für jeden user (= Terminal) in der Registry "HKEY_CURRENT_USER" gespeichert.

Installation und Konfiguration auf einem NORMALEN CLIENT-PC (Terminal)

Keine Installation oder Konfiguration notwendig. PeriData läuft im RDP-Fenster im Viewing-Modus. Auf dem lokalen PC ist KEIN Peridata.

Installation und Konfiguration bei einem CLIENT-PC, der NEUE DATEN EMPFÄNGT

Gerät, lokaler PC und PeriData im RDP-Fenster müssen konfiguriert werden. Die SENDEMETHODE DES GERÄTS bestimmt die Konfiguration. Es gibt 3 verschiedene Fälle:

FALL 1:  FILE-Export in das STANDARD-Exchange-Verzeichnis auf dem lokalen PC

1A. LOKALER PC (außerhalb vom RDP-Fenster)

• Lege das Verzeichnis C:\PeriDataExchange an. Das PeriData-Programm wird NICHT installiert. Falls das sendende Geräte-Programm nicht auf dem gleichen PC ist, muss das Verzeichnis freigegeben werden ("Jeder" darf alles)

1B. GERÄT

Das Perimeter sendet die Daten als Datei. Verschiedene Situationen sind möglich:

• Das Geräteprogramm läuft auf dem lokalen PC und exportiert die Rohdaten IMMER ins Standard-Exchange-Verzeichnis C:\PeriDataExchange >> keine Konfiguration nötig
• Das Geräteprogramm läuft lokal oder woanders und ist KONFIGURIERBAR >> als Export-Verzeichnis wird C:\PeriDataExchange konfiguriert
• Das Geräteprogramm schickt die Daten in ein ANDERES Verzeichnis und ist NICHT konfigurierbar >> ein Hilfsprogramm (Polling-und-Verschieben-Programm) wird installiert, das die Rohdaten aus dem anderen Verzeichnis in das Standard-Verzeichnis auf dem lokalen PC verschiebt
• wenn das Standard-Verzeichnis nicht erwünscht ist >> siehe FALL 2
• CHECK: Exportiere (sende) Untersuchungen vom Gerät >> im Verzeichnis C:\PeridataExchange erscheinen neue Rohdaten-Files (Extension *.pdi *.oc1 *.dcm - je nach Gerätetyp)

FALL 2:  FILE-Export in ein spezielles Verzeichnis auf einem anderen PC / Server

Situation: Das Gerät sendet die Daten als DATEI. Das Export-Verzeichnis des Gerätes ist konfigurierbar. Das Standard-Exchange-Verzeichnis auf dem lokalen PC ist NICHT möglich oder NICHT erwünscht.

2A. SERVER / anderer PC

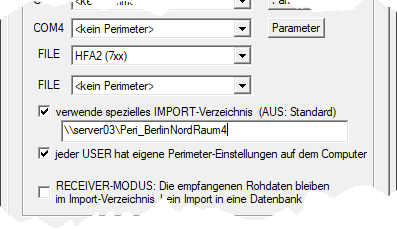

• Erzeuge das spezielle Exchange-Verzeichnis -- WICHTIG: Bei mehreren Perimetern an verschiedenen Arbeitsplätzen, die den gleichen Server verwenden, benötigt jeder Arbeitsplatz mit einem Gerät ein SEPARATES Exchange-Verzeichnis, damit die Daten verschiedener Geräte nicht durcheinander geraten. Der Name soll den Arbeitsplatz klar definieren, z.B..\Peri_BerlinNordRaum4
• Gib das Verzeichnis frei ("Jeder" darf alles)
• Anmerkung: Das Verzeichnis kann auch auf der Perimeter selbst eingerichtet werden, z.B. beim HFA3

2B. GERÄT

• Geräte-Software > Export-Verzeichnis > gib das spezielle Exchange-Verzeichnis ein (UNC-Pfad oder Laufwerksmapping)
• CHECK: (PeriData ist NICHT aktiv) Export vom Perimeter durchführen >> im Verzeichnis sind jetzt Rohdaten-Files (Extension *.pdi *.oc1 *.dcm je nach Gerätetyp)

2C. LOKALER PC (außerhalb vom RDP-Fenster)

• Keine Aktion notwendig. PeriData ist NICHT installiert !

FALL 3:  KABEL-Export

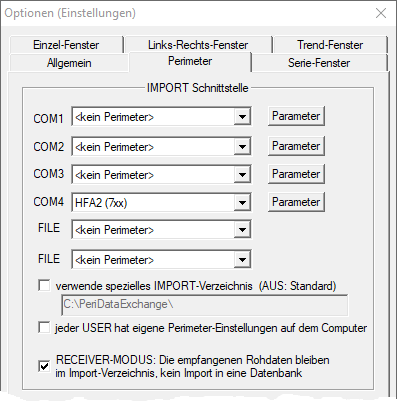

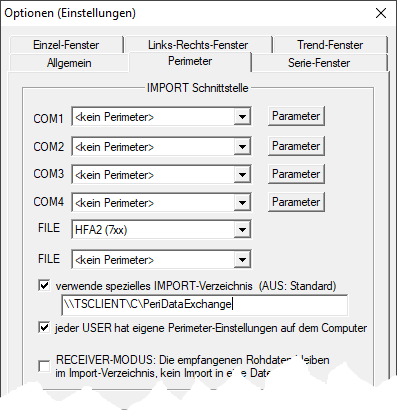

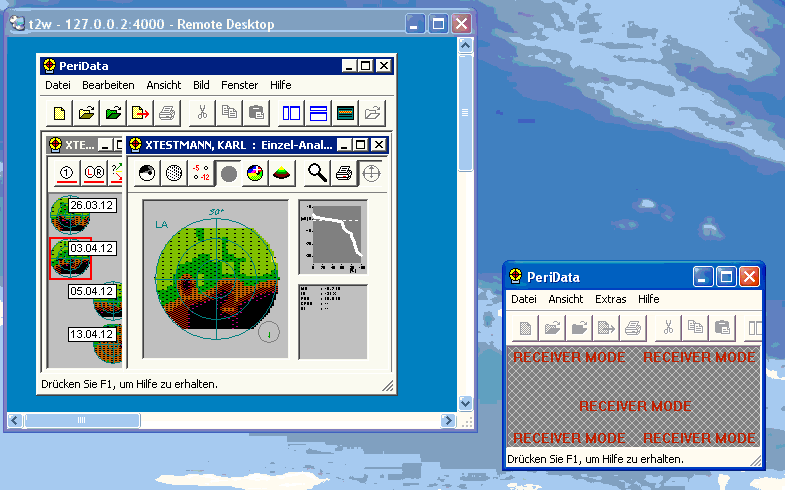

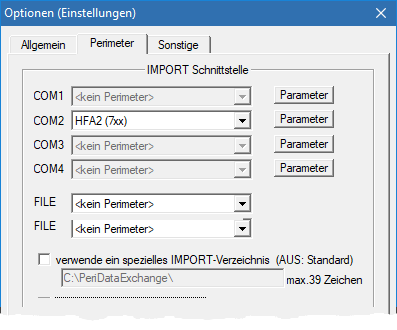

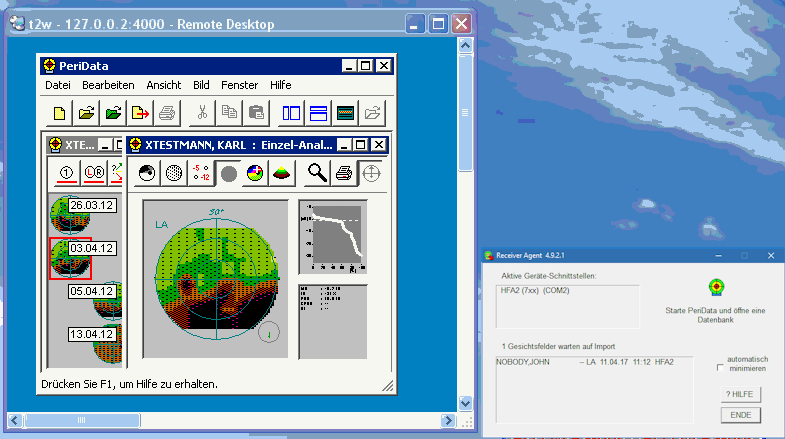

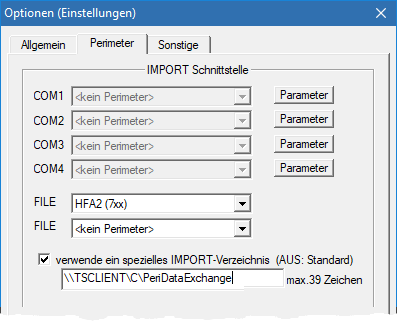

Situation: Perimeter sendet die Daten über ein Kabel (RS-232). -- PeriData wird an ZWEI Orten aktiv. Auf dem lokalen PC läuft der RECEIVER AGENT und speichert die Kabeldaten in ein temporäres File in das lokale Standard-Exchange-Verzeichnis. Im RDP-Fenster läuft die PERIDATA HAUPT-APP importiert das temporäre File in die Datenbank.

3D. Alternativen

Es sind andere Konfigurationen möglich, z.B. mit einem Seriell-ETHERNET-Adapter (z.B. MOXA). Rufen Sie unsere Technik an, wir beraten Sie gerne.

Praktischer Ablauf einer Datenübertragung (alle Fälle):

1. RDP-Fenster: PeriData aus der Praxis-Software starten >> PeriData wartet auf Daten

2. Gerät: beendete Untersuchung speichern >> löst automat. Datenübertragung aus (wenn konfiguriert) - oder - gespeicherte Untersuchungen aufrufen und den "Export" oder "Senden"-Button drücken >> die Untersuchungen erscheinen im PeriData des RDP-Fensters

GESCHAFFT !
